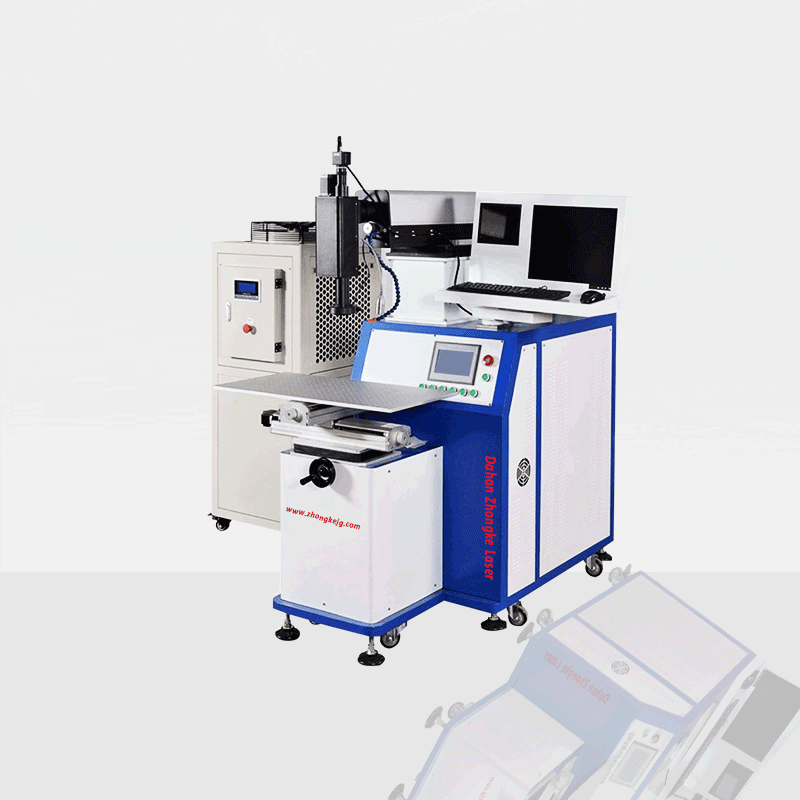

大汉忠科激光「YAG激光焊接机」是利用高能脉冲激光对工件实施焊接，它以脉冲氙灯作为泵浦源，以ND：YAG作为产生激光工作物质。激光电源首先将脉冲氙灯预燃，通过激光电源对脉冲氙灯放电，使氙灯产生一定频率和脉宽的光波，光波经聚光腔照射ND：YAG激光晶体，从而激发ND：YAG激光晶体产生激光，再经过谐振腔后产生波长为1064nm的脉冲激光，激光经过扩束、反射（或经过光纤传输）、聚焦后辐射至工件表面，使工件局部熔化实现焊接。焊接时所需要的脉冲激光的频率、脉宽、工作台移动速度、移动方向均可用PLC或工业PC机来控制，并通过调节电流的大小、激光的频率、脉宽来控制激光能量的大小。
产品特点
1、硬光路激光焊接机选配CCD摄像监视系统，方便观察和精确定位。

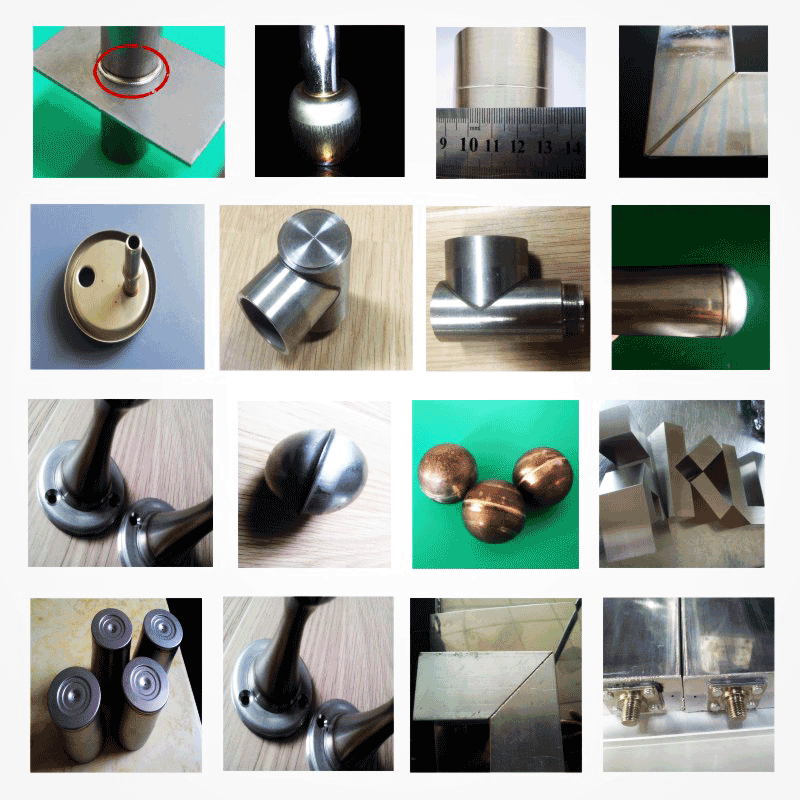

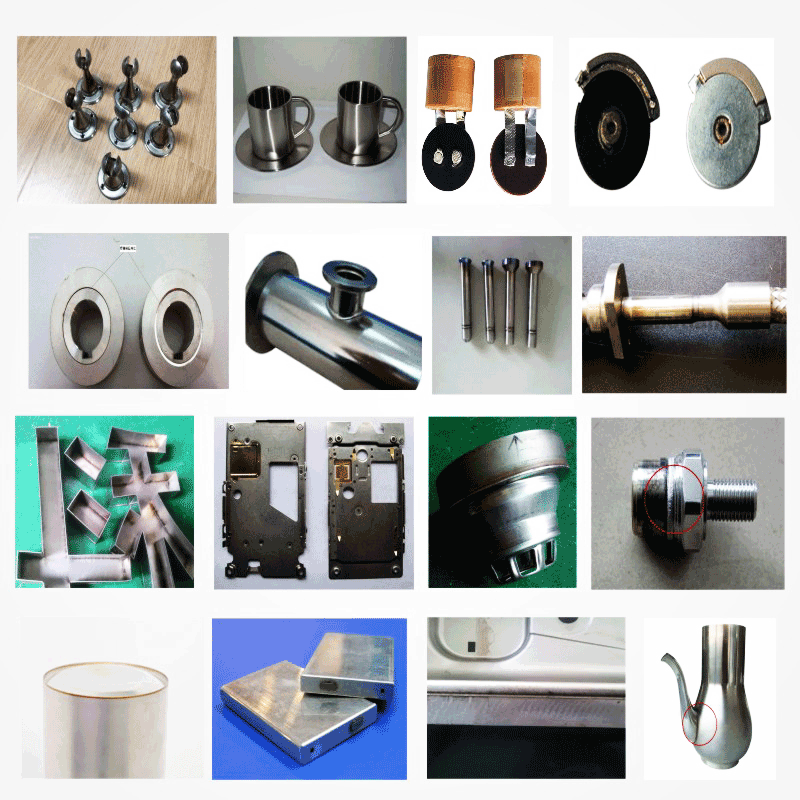

2、硬光路激光焊接可以对薄壁材料，精密零件实现点焊、对接焊、 叠焊、密封焊等。 焊缝平整美观、无气孔，焊后材料韧性至少相当于母体材料。
3、四维滚珠丝杠工作台，采用进口伺服控制体统，可选旋转工作台，可以实现点焊、圆周焊等自动焊。
4、硬光路激光焊接机适应多种复杂焊缝，以及1mm以内薄板的缝焊。
5、硬光路激光焊接机采用进口陶瓷聚光腔体，耐腐蚀、耐高温 、腔体寿命（3-5）年，氙灯寿命200万次以上。可定制专用的自动化工装备夹具，实现产品批量生产。
型号 | HLW-YAG-300W | HLW-YAG-400W | HLW-YAG-500W |
激光波长 | 1064nm | 1064nm | 1064nm |
输出光功率 | 300W | 400W | 500W |
最大脉冲能量 | 90J | 90J | 90J |
最大峰值功率 | 6.5KW | 7KW | 8KW |
脉宽 | 0.3-15ms | 0.3-15ms | 0.3-15ms |
焊点大小 | 0.4-2mm | 0.4-2mm | 0.4-2mm |
脉冲重复频率 | 1—100HZ | 1—100HZ | 1—100HZ |
焊接熔深（不锈钢304） | ＜0.8mm | ＜2mm | ＜2.5mm |
焊接熔深（碳钢板） | ＜0.8mm | ＜2mm | ＜2.5mm |
焊接熔深（纯铝） | ＜0.4mm | ＜1.2mm | ＜1.7mm |
焊接熔深（紫铜） | ＜0.4mm | ＜1.2mm | ＜1.7mm |
焊接熔深（黄铜） | ＜0.4mm | ＜1.2mm | ＜1.7mm |
焊接熔深（镍） | ＜0.4mm | ＜1.2mm | ＜1.7mm |
单位时间连续脉冲宽度（1s） | 200ms/s | 200ms/s | 200ms/s |
分光方式 | 单路出光 | ||
闭环反馈控制方式 | 任意波形实时控制功率负反馈 | 任意波形实时控制功率负反馈 | 任意波形实时控制功率负反馈 |
能量波动性 | <±3% | <±3% | <±3% |
瞄准定位方式 | 激光二极管红光指示CCD选配 | 激光二极管红光指示CCD选配 | 激光二极管红光指示CCD选配 |
冷却方式 | 外置冷水机（自带内循环） | 外置冷水机（自带内循环） | 外置冷水机（自带内循环） |
设备功耗 | 16KW | 18KW | 21KW |
电力要求 | AC380V±15% 50/60Hz | AC380V±15% 50/60Hz | AC380V±15% 50/60Hz |
主机尺寸 | 1850*660*1900mm | 1850*660*1900mm | 1850*660*1900mm |
